標題：呼吸氣瓶水壓測試臺(技術分析）

一、產品資料：

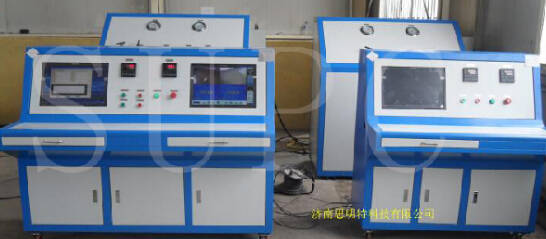

思明特生產的呼吸氣瓶水壓測試臺(技術分析）是應用于檢測呼吸氣瓶、消防呼吸器，呼吸鋼瓶，碳纖維纏繞瓶等瓶體的耐水壓，外測法水壓，標準的水壓試驗機的檢測功能，系統配有天平稱量系統可以針對于呼吸氣瓶做標準水壓時的膨脹量檢測的方式，通過計算機可直接輸出測試報告和壓力曲線曲線，并直接計算膨脹變形率，實現對于產品的自動化檢測的需求；

二、引用標準：

標準瓶應用工況：

國標GB/T92511997規定：采用外測法進行水壓試驗時，試驗裝置的停用時間大于2小時重新使用需要校驗試驗裝置。

（1）壓力容器、單個鍋筒和整裝出廠的焊制鍋爐 水壓試驗標準瓶，標準瓶，試驗壓力可選擇。

（2）集箱和其他類似的部件，應該用1.5倍的設計壓力進行水壓試驗。

三、呼吸氣瓶水壓測試臺(技術分析）的注意事項：



1標準瓶充水后必須注意防凍；



2標準瓶充水放置時應注意防止腐蝕；



3標準瓶長期不用時，應倒凈試驗用水并進行內腔干燥處理后保存；



4避免標準瓶被磨損，宜將標準瓶放置在軟質地面上，搬運標準瓶時不得在硬質地面上拖行



四、測試原理，

呼吸氣瓶水壓測試臺(技術分析）主要用于對受試氣瓶進行耐壓試驗同時獲得受試瓶的容積殘余變形率，采用計算機控制。其工作原理為：將受試瓶置于一個特制的水套內，采用高壓泵對受試瓶進行增壓，達設定壓力后自動進入保壓狀態，對受試瓶進行耐壓試驗，與此同時，氣瓶在試驗壓力下體積膨脹，把水套內的一部分水擠壓到量杯中，這部分水量就是受試驗瓶的容積變形量，通過水量采集系統傳輸至工控機中，氣瓶卸壓后，彈性變形消失，于是量杯中的水又返回至水套內，未返回的水量是受試瓶的容積殘余變形量，通過水量采集系統傳輸至工控機，容積殘余變形量與全變形量的百分比就是氣瓶的容積殘余變形率。

五、呼吸氣瓶水壓測試臺(技術分析）設備參數：

(1)測試壓力：0-45MPa



(2)測試范圍：氣瓶外徑：φ80~185mm氣瓶長度：600 -1000mm



(3)工作氣源壓力：0.6-0.8MPa



(4)工作氣源流量：≥1m3/min



(5)外接電源電壓：220V /50Hz



(6)控制采用：思明特專利軟件



軟件程序：基于labview程序開發環境作為平臺；



---
